Vytvrzovací komora CO₂

Systém karbonizace

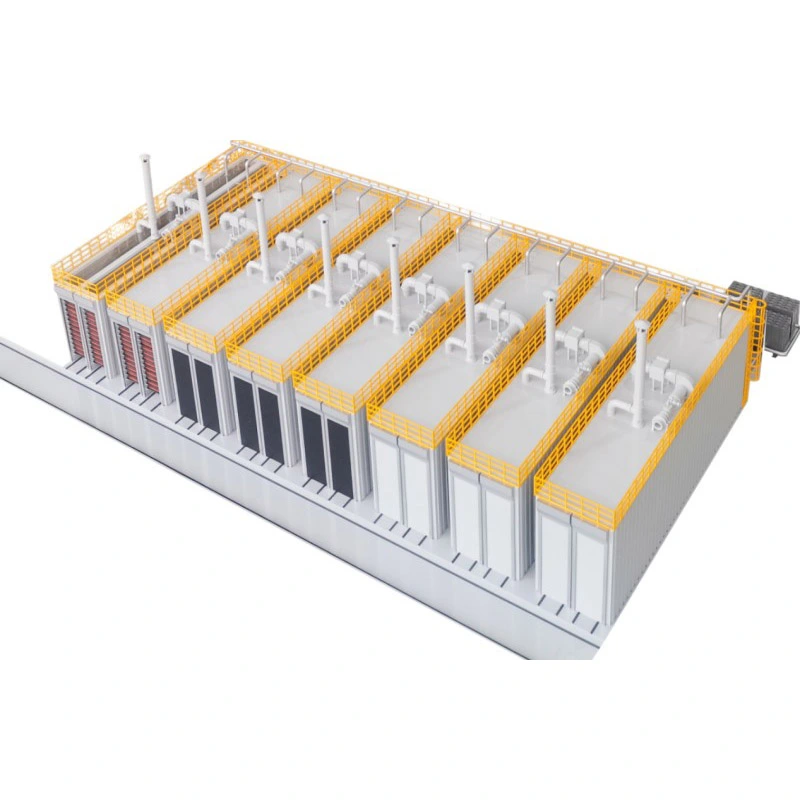

Systém vytvrzování karbonizací se skládá ze tří hlavních součástí: utěsněná vytvrzovací komora, systém cirkulace plynu a monitorovací a kontrolní systém. Prostřednictvím utěsnění komory, cirkulace plynu, regulace teploty a vlhkosti a řízení koncentrace CO₂ poskytuje systém stabilní, rovnoměrné a kontrolovatelné prostředí pro vytvrzování karbonatací pro betonové výrobky.

1. Utěsněná vytvrzovací komora

Komora má vícevrstvý konstrukční design, který se skládá z vnější ochranné vrstvy, izolační vrstvy a vnitřní ventilační stěny. Poskytuje strukturální pevnost a tepelnou izolaci a zároveň se přizpůsobuje prostředí s vysokou vlhkostí a vysokým obsahem CO₂ uvnitř komory.

1) Střecha komory: Má samonosnou ocelovou deskovou konstrukci a izolovanou střechu, která poskytuje pohodlný přístup pro běžnou kontrolu a údržbu.

2) Struktura přední komory: Používá pozinkovaný rám a hladké panely pro zlepšení strukturální stability a rovinnosti povrchu během dlouhodobého provozu.

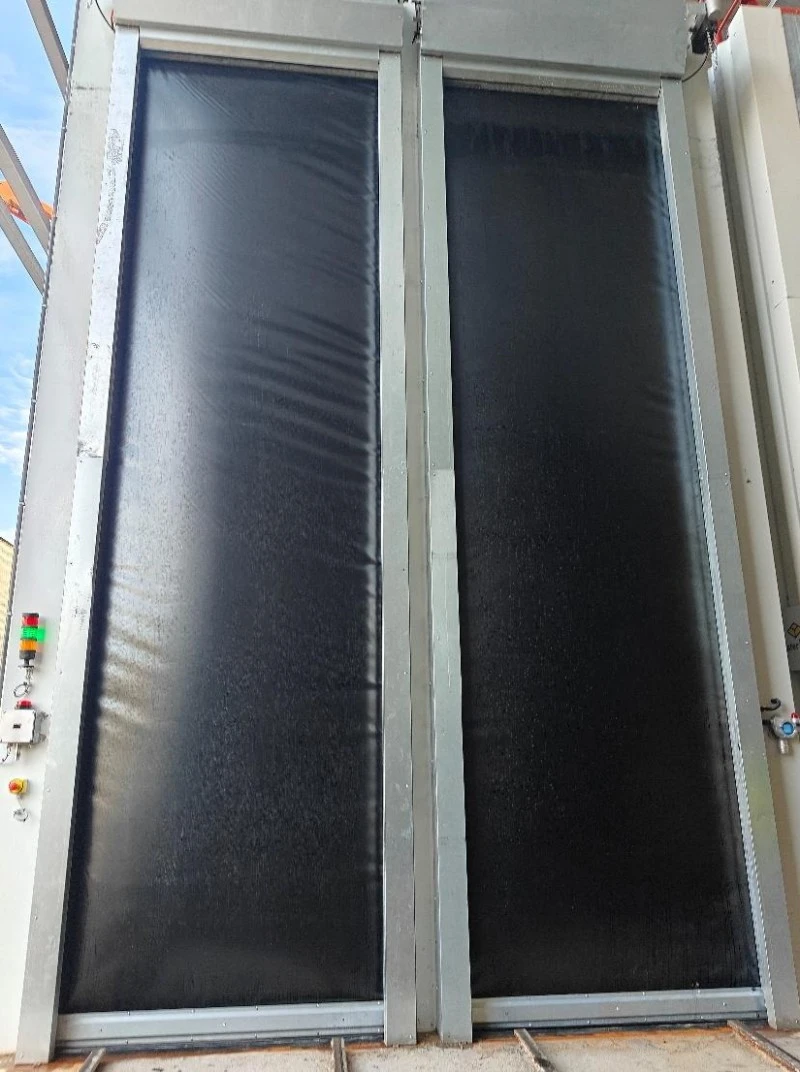

3) Dveře komory: Vyznačuje se vysoce těsným designem, který účinně snižuje únik CO₂ a udržuje stabilní vytvrzovací prostředí uvnitř komory.

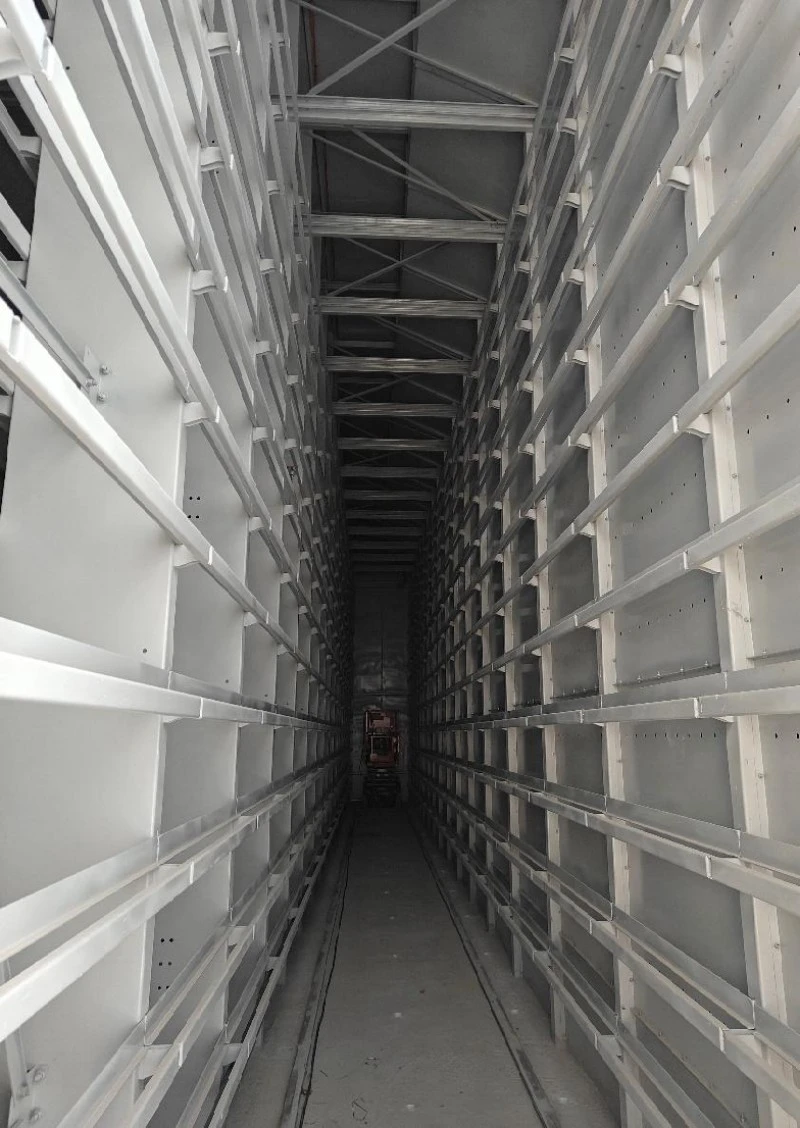

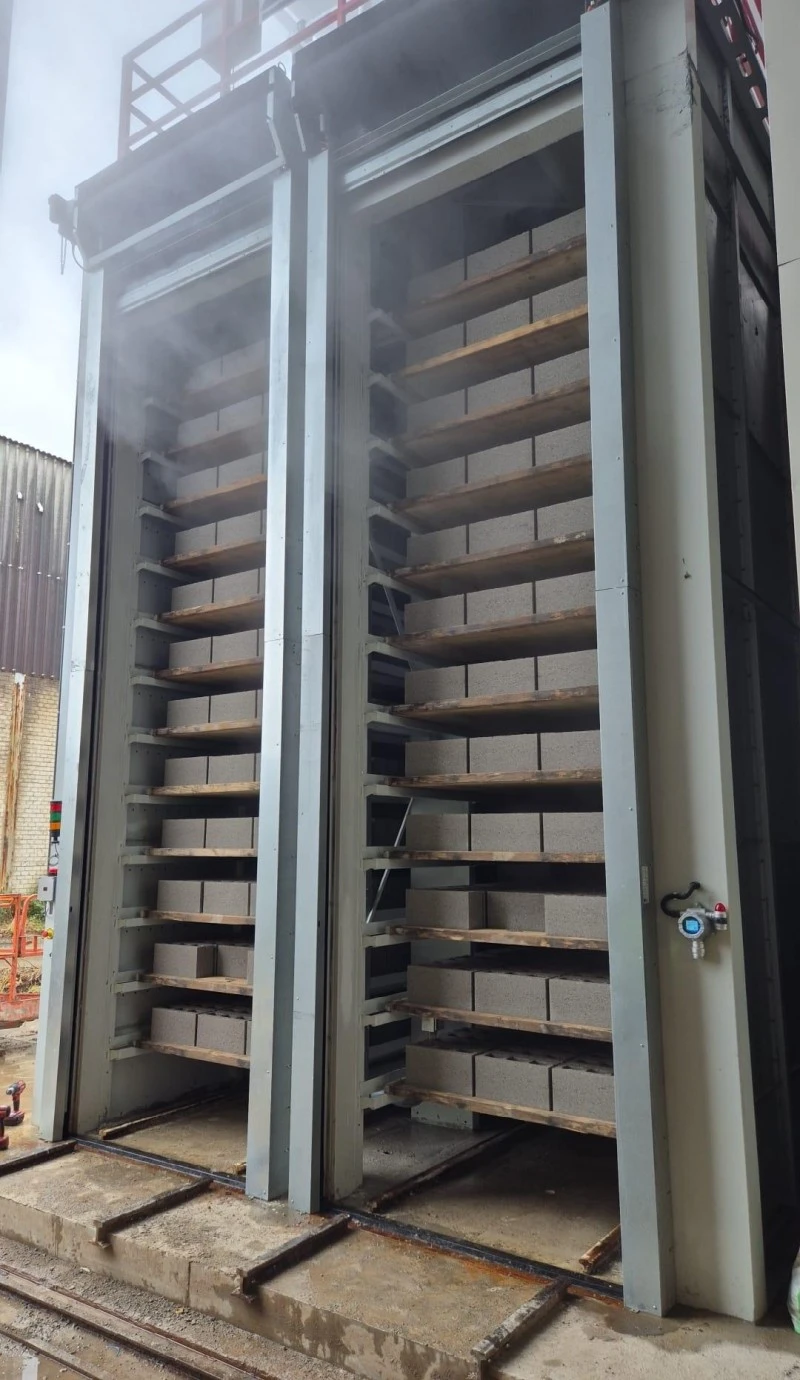

4) Stojany na vytvrzování: Přijměte zásuvnou a šroubovou spojovací strukturu. Všechny součásti jsou žárově zinkovány pro zvýšenou odolnost proti korozi a spolehlivý provoz v prostředí s vysokou vlhkostí.

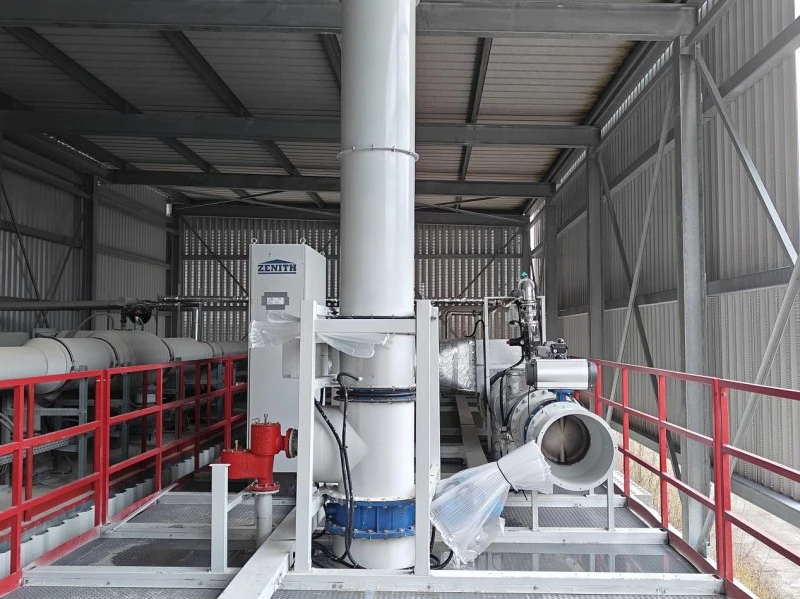

2. Systém cirkulace plynu

Systém cirkulace plynu je zodpovědný za transport, distribuci a cirkulaci CO₂, tepla a vzduchu uvnitř komory, což pomáhá udržovat rovnoměrnější prostředí vytvrzování.

1) Oběhový pohon: Radiální ventilátor s proměnnou frekvencí pohání cirkulaci plynu uvnitř komory s nastavitelným průtokem vzduchu podle požadavků procesu.

2) Modul řízení teploty: Elektrické ohřívače poskytují teplo potřebné pro proces vytvrzování a spolupracují s cirkulačními ventilátory, aby bylo dosaženo rovnoměrného ohřevu v celé komoře.

3) Cirkulační potrubí: Zodpovídá za dopravu a distribuci plynu, propojení ventilátorů a ohřívačů s vytvrzovací komorou pro zajištění organizované cirkulace plynu.

4) Výfukový modul: Skládá se z výfukového systému a žaluziových ventilů, které spolupracují podle různých fází vytvrzování a výfuku.

5) Modul čištění: Přivádí čerstvý vnější vzduch, který násilně nahrazuje zbytkový CO₂ uvnitř komory a snižuje koncentraci CO₂ po procesu vytvrzování.

3. Inteligentní monitorovací a řídicí systém

Systém využívá automatické řízení založené na PLC ke sledování a přesné regulaci klíčových parametrů během procesu karbonizace.

1) Multiparametrové monitorování

Monitorování v reálném čase:

koncentrace CO₂

Teplota

Vlhkost

Tlak v komoře

Tyto parametry poskytují podporu dat v reálném čase pro proces karbonizace.

2) Automatické řízení PLC

Podle předem nastaveného vytvrzovacího programu systém automaticky řídí teplotu, vlhkost, koncentraci CO₂ a tlak v komoře, což umožňuje automatické vytvrzování a snižuje manuální zásahy.

3) Získávání dat a sledovatelnost

Systém průběžně shromažďuje a ukládá data vytvrzovacího procesu a automaticky generuje vytvrzovací křivky, čímž poskytuje spolehlivou datovou základnu pro analýzu kvality produktu, optimalizaci procesu a řízení výroby.

4) Vícenásobná bezpečnostní ochrana

Systém je vybaven detekcí úniku CO₂, přetlakovými/podtlakovými bezpečnostními ventily a nezávislým bezpečnostním řídicím systémem pro monitorování a ochranu před abnormálními provozními podmínkami, čímž se zvyšuje celková provozní bezpečnost.

Klíčové výhody karbonizačního vytvrzování

1. Vylepšený výkon produktu

Uhličitanové látky vytvořené během karbonatační reakce mohou vyplnit část pórů v betonu, což pomáhá zlepšit hustotu, pevnost v tlaku a rozměrovou stabilitu betonových výrobků.

2. Zvýšená odolnost

Karbonace může pomoci zlepšit vnitřní strukturu a povrchovou hustotu betonových výrobků, zlepšit jejich odolnost vůči vodě, mrazu a rozmrazování a celkovou trvanlivost.

3. Vylepšená kvalita povrchu

Vytvrzování karbonatizací může zvýšit hustotu povrchu a rozměrovou pravidelnost, zlepšit celkový vzhled betonových výrobků a pomoci snížit výkvěty.

4. Využití zdrojů CO₂

CO₂ je zaváděn do procesu vytvrzování betonu a částečně fixován ve stavebních materiálech prostřednictvím karbonatační reakce, integrující využití CO₂ s výrobou betonových produktů.

5. Zelené a nízkouhlíkové vytvrzování

Vytvrzování karbonizací může sloužit jako alternativa nebo doplňková metoda k tradičnímu vytvrzování párou. Optimalizací procesu vytvrzování poskytuje potenciální cestu ke snížení spotřeby energie na vytvrzování a podporuje výrobu nízkouhlíkových betonových produktů.
