Plně automatický stroj na výrobu bloků

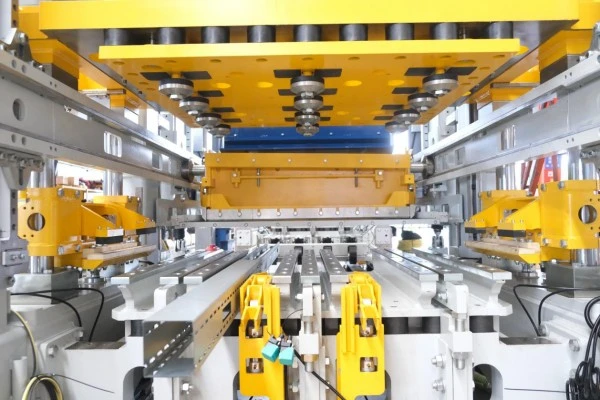

1 Čtyřosé servo vibrace Zenith „Ultra-Dynamic“ (volitelné)
Systém Zenith Ultra-Dynamic je moderní, vysoce kvalitní vibrační technologie používaná v plně automatickém stroji na výrobu bloků. Umožňuje přesné řízení amplitudy v extrémně krátkých dobách odezvy a zároveň zajišťuje flexibilní nastavitelnost. Systém řízený servomotorem poskytuje vysokou dynamiku, zkracuje dobu plnění formy a dobu výrobního cyklu. Amplitudu i frekvenci lze rychle a přesně ovládat.

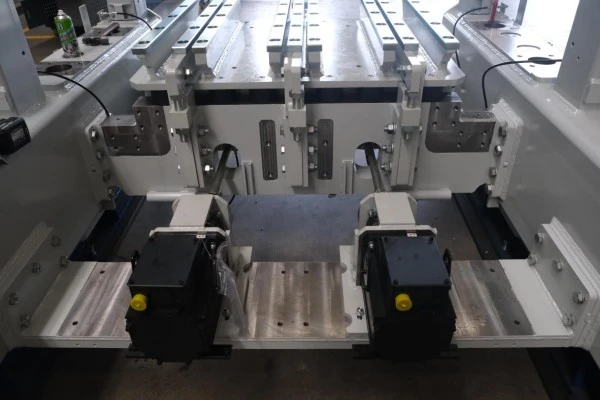

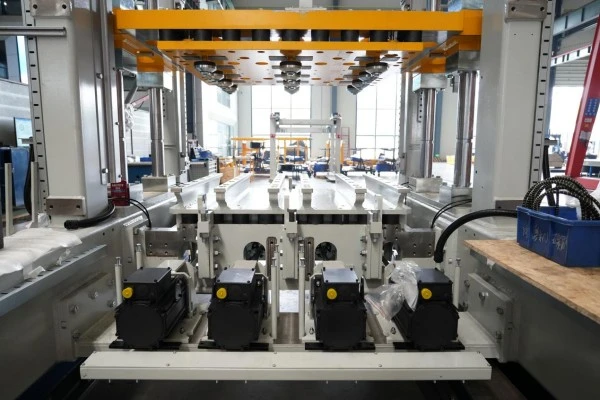

2 Dvouosé servo vibrace (volitelné)
Každý excentrický hřídel je poháněn nezávislým servomotorem, který zajišťuje přesné ovládání, rychlou odezvu a přesný výstup vibrační síly.

3 Automatický systém rychlé výměny formy
Systém automatické rychlé výměny formy Zenith je založen na koordinovaném provozu více zařízení, což umožňuje inteligentní, rychlou a přesnou výměnu formy. Jakmile je forma přepravena vedle hlavního stroje, je umístěna na jednotku pro výměnu formy pomocí zvedacího systému. Systém automaticky dokončí proces výměny formy bez ruční manipulace, polohování nebo zamykání.

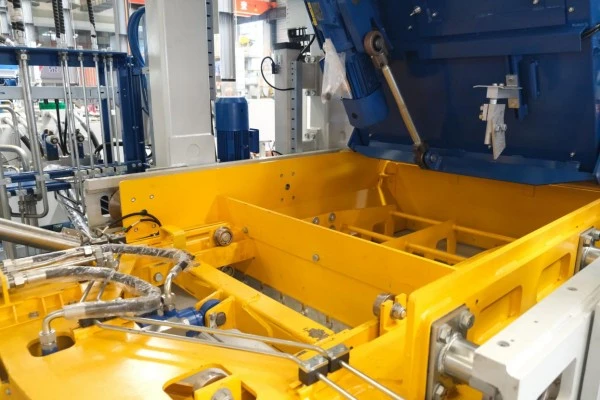

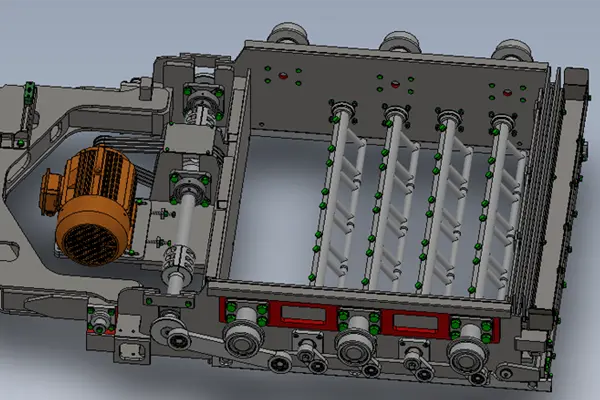

4 Závěsný krmný systém
Závěsný krmný systém využívá modulární konstrukci integrující krmnou skříň, škrabku, pěchovadlo a lámací jednotku. Oba krmné boxy pro krmení s lícovou směsí a se základní směsí jsou namontovány na krmném rámu, což umožňuje rychlou výměnu a optimální výkon krmení.

5 Hydraulický vratný podavač základny s lámáním oblouku (volitelný)
Hydraulický pohon; klenby se pohybují tam a zpět, aby účinně rozbíjely materiálové oblouky.

6 Elektricky poháněný podavač základny s rozbitím houpacího oblouku (volitelný)
Elektricky poháněné; obloukové shrnovač se otáčí v nastaveném úhlu kolem hřídele, aby uvolnil materiál.

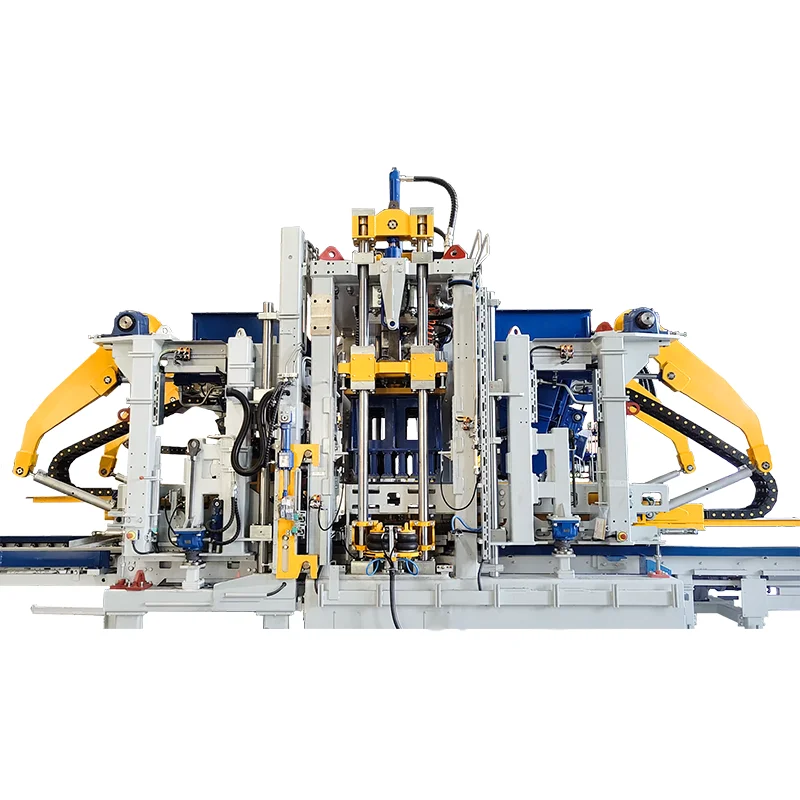

7 Modulární hlavní rám
Hlavní stroj ZN900-2C a jednotka čelního mixu využívají modulární rámovou konstrukci s technologií přesné montáže. Rozbíjí tradiční koncepty designu a široce využívá vysoce kvalitní šroubové spoje pro rám, vibrační stůl, nosníky motoru a podávací systém. Tato konstrukce zajišťuje ultranízkou údržbu, snadné přizpůsobení různým výrobním podmínkám a výrazně kratší dobu výměny opotřebitelných dílů.

8 Hydraulické automatické zamykání jednotky pro míchání obličeje
Hlavní a čelní míchací stroje jsou propojeny pomocí pokročilého hydraulického automatického uzamykacího systému. Hydraulické válce pohánějí uzamykací komponenty tak, aby byly obě jednotky pevně spojeny. Když je vyžadováno oddělení, válce uvolní spojení a motor s převodovkou posouvá jednotku pro míchání povrchu po kolejnicích.

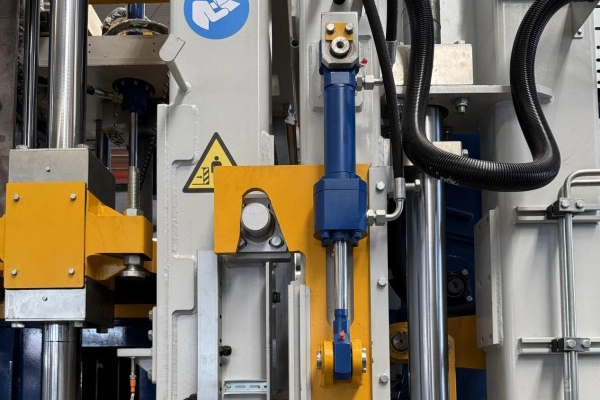

9 Stiskněte Blokovací zařízení hlavy
Tento mechanický uzamykací mechanismus se skládá z vysoce pevných uzamykacích bloků, klínovité lisovací hlavy a dvojčinných hydraulických válců. Během vyjímání z formy válce pohánějí blokovací bloky, aby radiálně sevřely hlavu lisu a vytvořily tak mechanickou mrtvou polohu. Forma se poté uvolní pod konstantním tlakem, čímž se účinně eliminuje elastický odskok a mikropohyb – zajišťují ostré hrany cihel, hladké povrchy a výrazně zlepšenou míru kvalifikace produktu.

10 Elektrické nastavení zdvihu šroubu
Vybaveno vysoce přesným šroubovým zdvihem pro automatické nastavení výšky – nabízí vysokou přesnost, snadné ovládání a vylepšenou automatizaci.

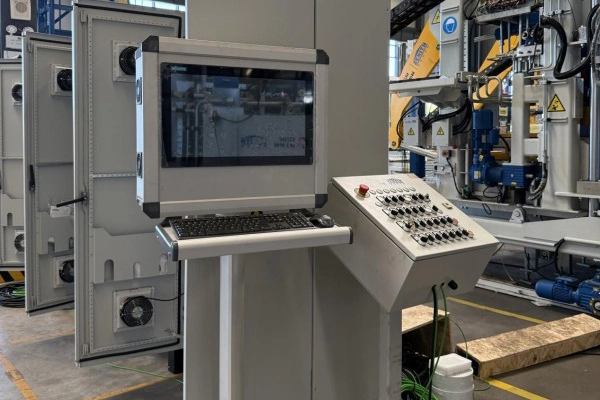

11 Plně integrovaný řídicí systém
Hlavní stroj ZN900-2C využívá PLC řady Siemens S7-1500 (6ES7 515-2AM01-0AB0) – špičkový řadič Siemens s velkou kapacitou paměti, vysokou rychlostí zpracování a komplexní funkčností. HMI vizualizuje všechny signály řídicího systému pro snadné a intuitivní ovládání.

12 Rozsáhlá rozšiřitelnost
ZN900-2C nabízí skvělou hardwarovou a softwarovou rozšiřitelnost. Může být vybaven různými volitelnými systémy, jako jsou pěnová zařízení, systémy pro míchání barev, jednotky na odsávání palet, systémy tažení jádra a příčné čisticí kartáče, které splňují různé požadavky výroby zákazníků.

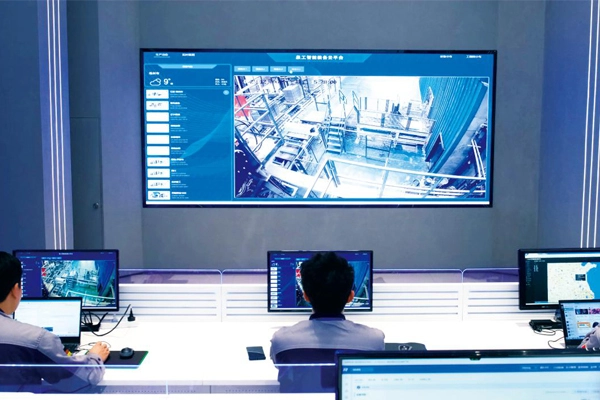

13 Platforma cloudových služeb pro inteligentní zařízení Quangong
Platforma „Intelligent Equipment Cloud Service Platform“, vyvinutá společností Quangong Zenith, umožňuje online monitorování, vzdálené upgrady, predikci a diagnostiku poruch, vyhodnocování stavu zařízení a provozní zprávy a poskytuje komplexní funkce inteligentních služeb.
