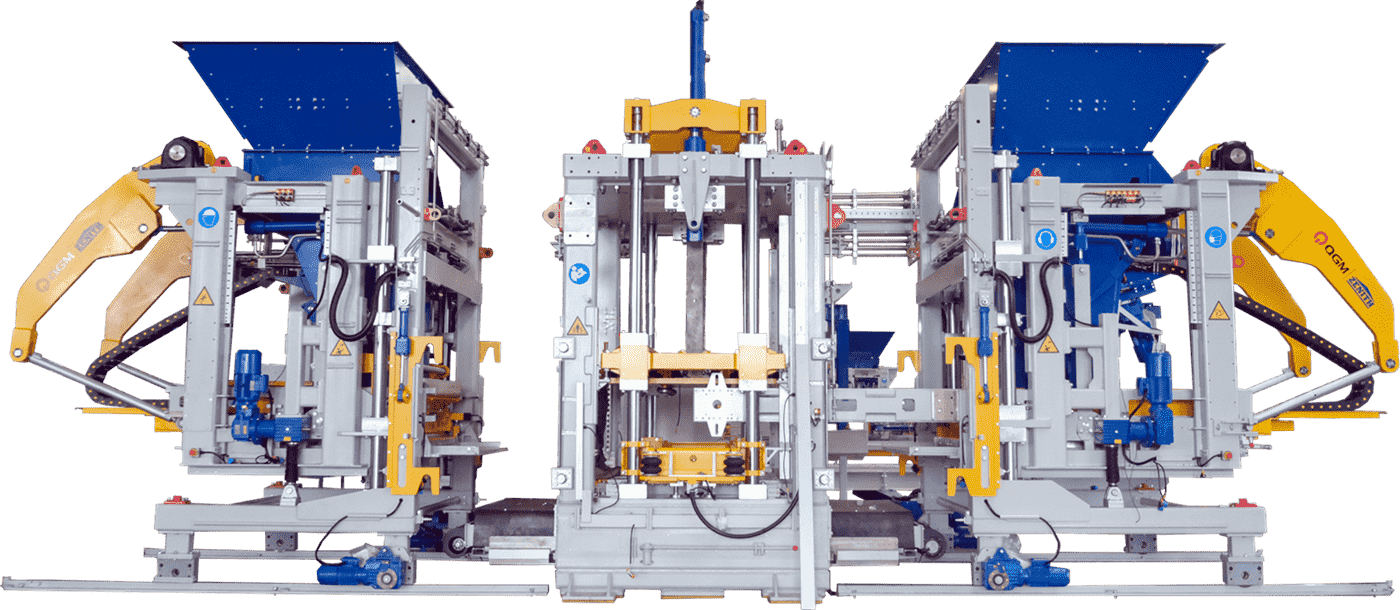

Automatický stroj na výrobu bloků

Funkce produktu

Dvojité vibrační tabulky, osm servomotorů (volitelné)Blokový stroj nejvyšší úrovně

Modulární sestava pro snazší údržbuRůzné dostupné produkty

Vyšší kapacita, lepší výkon

Technické parametry

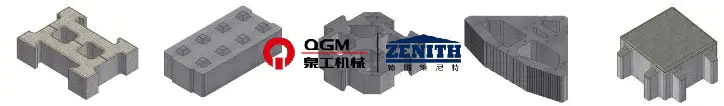

Některé bloky mohou být provedeny pomocí Zn2000C

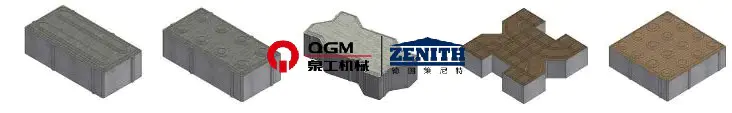

Dlažba:

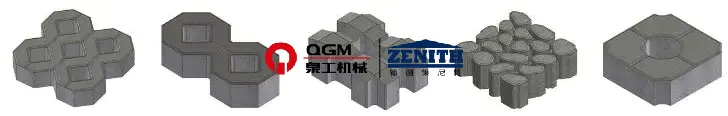

Travní kámen:
Voda Udržení Blok:

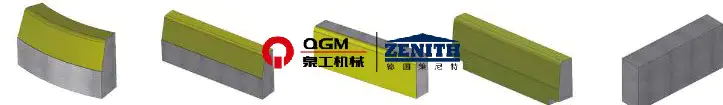

Silnice Curbstone:

Technické výhody

1. Pokročilý německý designový rámec

Rám mainframe přijímá vysoce pevnou svařovanou strukturu rámu navrženou hlavním rámcem a přijímá Německo Zenith 's Patentovaná vysokoškolská svařovaná struktura rámu, který má racionální design ， uniforma a esteticky příjemné svařování. Celý rám podléhá ošetření vibrací pro úlevu mechanické napětí pro zajištění vysoké kvality a stabilita. Pokročilý strukturální design umožňuje rozšířit schopnost s potenciálem přidat obrubník Plísní boční - zdi o otevření a uzavření sekcí, Sekce stahování-deska ， vložení zařízení pro Polystyrenová jádra atd.

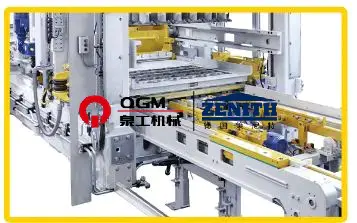

2. Automatický systém rychlé změny plísní

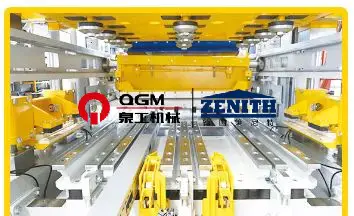

Když je forma umístěna v poloze hlavního stroje, uvědomí si systém zvedání Automatická změna formy na zařízení rychlé změny formy. Manipulační hlava a plíseň Rám se automaticky spojí pomocí pneumatické stanice, která je bezpečná, efektivní a snadno provozovatelná a pohodlné udržovat.

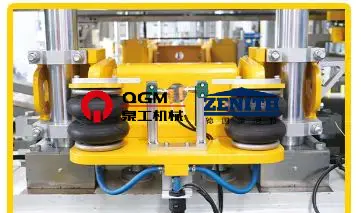

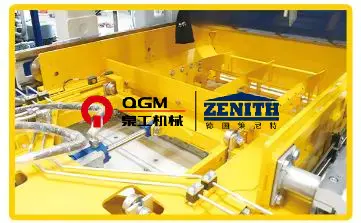

● Pneumatické upínací zařízení pro pneumatické formy: Skládá se z rámu podpory plísní a pneumatického Pneumatické svorky na obou stranách. Během pre -vibrace a hlavních vibračních cyklů to pomáhá upněte a zajistěte formu, snižujte vibrace a dosahujte nejlepšího vibračního efektu, zatímco prodloužení životnosti formy.
● Pneumatické upínací zařízení hlavy pneumatické manipulace: Zvládací hlava je upevněna upínacím zařízením U airbagů, které umožňují snadnou a rychlou změnu hlavy manipulace, zkracuje změnu plísní Čas a také zajišťuje přesné dokování mezi rámem plísní a hlavou manipulace.
● Zařízení pro vložení elektrické formy: Instalační zařízení plísní se používá k nalezení plísní Hlavní stroj a odstraňte je pomocí elektrického nosiče formy. Nosič plísní je Vhodné pro většinu forem na trhu. Další speciální formy mohou používat přizpůsobené dopravce.

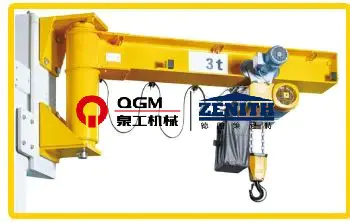

● Zařízení pro změnu plísní: Instalace na hlavním rámu stroje, používané pro zvednutí formy Při výměně plísní, vybavené zvedákem elektrického řetězce (jeřáb) a elektrickým chůzi

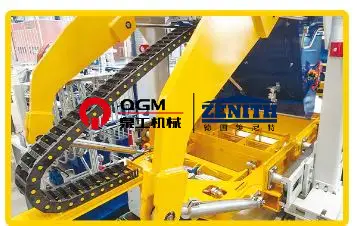

3. Systém krmení

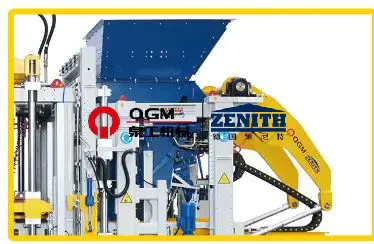

● Pokrm je hydraulicky poháněna a používá vysoko-dynamické proporcionální ovládání ventilu systém. Toto zařízení je vybaveno hydraulicky poháněným míchacím zařízením, které rychle a Efektivně flls plíseň. Míchací zařízení je řízeno vysoko-dynamským proporcionálním ventily a krmné zařízení. Přední rameno krmné krabice je vybaveno nastavitelným Čištění štětce.
● Robustní krmení s výkyvem - s velkým průměrem na obou stranách krmného zařízení Zajistěte rovnoměrný a stabilní horizontální pohyb krmné krabice.
● vodicí kolejnice napájecí schránky přijmou vyměnitelné opotřebené proužky, což více vytváří Pohodlné pro údržbu

4. „Ultra dynamický“ vibrační systém servo

Technologie „super dynamické“ vibrace servo je vysoce účinná adaptivní vibrace Systém navržený speciálně pro blokovací stroj. Servomotory reagují nejrychleji možná sazba ， dosažení nejvyššího vibračního výkonu, snižování využití cementu, zkrácení výrobních cyklů a produkce produktů s vysokou hustotou. Vibrace Systém se může flexibilně přizpůsobit různým výrobním potřebám konkrétních produktů.

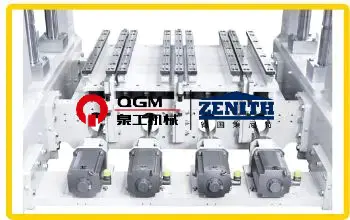

● Osm vibračních jednotek, s mechanickou rovnováhou individuálně nastavenou osmi servírovacími jednotkami

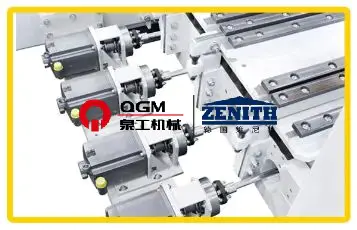

● Osm motorových hřídelí s elastickými spojkami
● Osm servomotorů, z nichž každá je namontována na křídlech vnějších vibrací na rámu motoru
● Vibrační tabulka nevyžaduje olejovou lázni (ekologicky přátelský)

5. Přesný systém řízení servo

Prostřednictvím zpětné vazby signálu jsou fáze a rychlost vibrací řízena, pomocí zpětné vazby signálu jsou fáze a rychlost vibrace řízena, synchronní Kontrola pohybu a pohotovostní režim s vysokou rychlostí, iniciace vibrací a eliminace vibrací může být dokončen v krátké době, pomoci zkrátit dobu cyklu a dosáhnout lepšího brzdění účinek.' Přes polohu a rychlostní dvojitou uzavřenou smyčku je ovládána vzrušující síla jednat pouze ve svislém směru, maximalizovat efektivní vzrušující sílu, zatímco se vyhýbá Poškození stroje horizontální vzrušující silou a prodloužením životnosti stroje ， a být schopen provést diferencované nastavení pro různé požadavky produktu k výrobě vysoce kvalitní produkty.

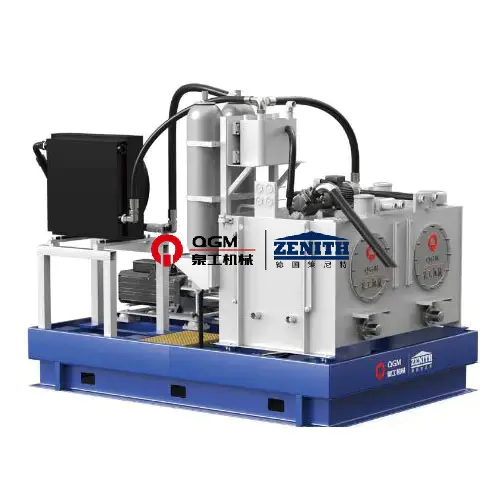

6. Hydraulický systém

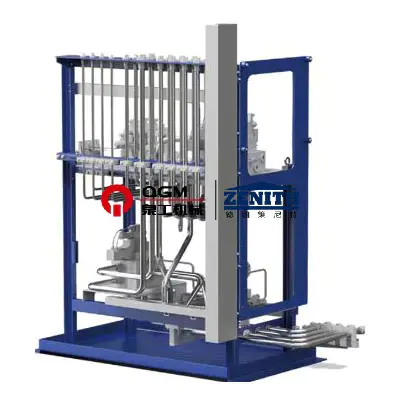

Tlakovou hlavu, rám plísní, agregované auto a textilní vůz jsou ovládány manipulovací hlavou, rámem plísní, krmné krabice pro mix základny a mix obličeje jsou ovládány proporcionálními směrovými ventily se zpětnou vazbou jádra ventilu a nabízí krátké doby odezvy. Systém řízení uzavřené loop (vládce posunu / kodér -plc- -proporcionální směrový válec ventilu-oleje) zajišťuje přesnou kontrolu s rychlým a stabilním olejovým válcem hnutí. Hydraulická stanice používá pístové čerpadlo s variabilním posunem, které se zastaví čerpací tlakový olej, když hydraulický systém dosáhne nastaveného tlaku a vyloží čerpadlo a snižování spotřeby energie. Hydraulická stanice je vybavena akumulátor pro dodávku pomocného oleje, umožňující současně k více akcím, s Stabilní tlak hydraulického systému. Systém také zahrnuje tlakový senzor, který Zobrazuje na operačním panelu pro snadné monitorování a také senzor teploty, chladič a topení pro účinnou kontrolu teploty oleje a udržování dobrého hydraulického oleje výkon.
